Abkündigung
- Diese Produkte werden von uns nicht länger vertrieben
DECT- und WAN-Antennen
Sie möchten Ihre Reichweite erhöhen?
Die meist einfachste Lösung: Bessere Antennen! Die Antenne ist der beste Hochfrequenzverstärker. Das gilt auch für DECT und WLAN Antennen. Wer also seine Reichweite erhöhen möchte, sollte vor allem bei den Antennen ansetzen.
Die Firma HUBER+SUHNER ist spezialisiert auf die Entwicklung von Richtfunkantennen.
DECT
DECT ist seit einigen Jahren als Standard für lokale Funkzellennetze für die schnurlose Telefonie in Privathaushalten und Unternehmen etabliert.
Neben der hohen Sprachqualität, dem nahtlosen Handover zwischen Basisstationen bietet es den Zugriff auf die Systemleistungsmerkmale von TK – Systemen. Die verschlüsselte Übertragung zwischen den Endgeräten und den Basisstationen verleiht DECT Abhörsicherheit.
Mit professionellen DECT – Antennen von der Firma HUBER+SUHNER verstärken Sie die Leistung Ihrer Siemens Basisstationen. Dank idealem Abstrahlungsverhalten wird die Reichweite der Basisstation auf bis zu 2500 Meter erhöht.
Die Antennen können an die herkömmlichen Basisstationen aller Hersteller (bei Siemens BS2/2, BS3/3 und BS4) angeschlossen werden. Bei der Überführung der Telefonie in Voice over IP (VoIP) kommt die schnurlose Telefonie erst richtig auf ihre Kosten. Moderne Geräte von der HiPath Familie machen diesen Einsatz möglich. Um den mobilen Einsatz dieser DECT Geräte richtig zu nutzen empfiehlt es sich gute und kostengünstige Antennen von der Firma HUBER+SUHNER einzusetzen. Je nach Antennentyp ist der schnurlosen Telephonie nichts mehr entgegen zu setzen. Man kann damit etliche hundert Meter überbrücken. Der Einsatz ist unbegrenzt möglich und verleiht mehr Flexibilität.
WLAN
Um die Anforderungen verschiedener WLAN Anwendungen abzudecken, bietet HUBER+SUHNER eine umfangreiche Palette von Rundstrahlantennen, Richtantennen, Planaarantennen und Multiband - Antennen für Außen- und Innenanwendungen an. Für viele 54 MBit-Anwendungen genügen Access Points mit integriertem Standard Omni-Antennen mit geringem Gewinn. Für größere Reichweiten werden HUBER+SUHNER Antennen mit höherem Sende- bzw. Empfangsgewinn („Gewinn“) eingesetzt.
Sie sind mit verschiedenen Richtcharakteristiken lieferbar. Diese Antennen sind zu den meisten Access Point - Herstellern kompatibel, die im 2,4 GHz- oder im 5 GHz-Bereich arbeiten. Die bedarfsgerechte Anpassung an die jeweiligen Gebäudebedingungen und die benötigte Reichweite sowie Übertragungsgüte erfolgt durch die Auswahl der richtigen Antenne. Für 54 MBit-Applikationen bietet HUBER+SUHNER schon heute ein breites 5 GHz-Antennen- und Multifrequenzportfolio an.
HUBER+SUHNER hat aktive Antennen mit integriertem Verstärker für Wireless LAN 802.11b/g und 802.11a entwickelt, die Reichweiten von bis zu 20 Kilometern überbrücken. Der neue WLAN- Standard 802.11n wird > 320 Mbit/s erreichen und noch mehr Kilometer überbrücken und zusätzlich höhere Datenmengen übertragen. Der neue Standard 802.11n ist abwärtskompatibel zu den WLAN – Standard 801.22a/b/g/h!
Damit wird WLAN zu einer Alternative für aufwendige Richtfunk - Installationen. Sie sparen dabei Zeit und Geld. Unnötiges Kabel verlegen in und am Gebäude verbleibt. Die Antennen eignen sich so vor allem für Internet Service Provider und Unternehmen, die verschiedene Standorte miteinander verbinden möchten, als auch für WLAN - Anwender in ländlichen Gebieten.
Durch ihren integrierten Verstärker werden deutlich höhere Reichweiten erreicht als vergleichbare passive Antennen bei gleicher Gehäusegröße.
Die aktive Antenne erlaubt sowohl Punkt – zu - Punkt- als auch Punkt – zu - Multipunkt -Übertragung. Ihr großer Abstrahlwinkel soll es ermöglichen, auf ein genaues Justieren zu verzichten und so die Montage vereinfachen. Über die vorhandene koaxiale Zuleitung erfolgt die Spannungsversorgung via BiasTee mit Netzteil, wodurch sich weitere Leitungen erübrigen. Dabei bezieht sich die aktive Verstärkung der Antenne ausschließlich auf den Empfangspfad, um den Vorgaben der Regulierungsbehörde für Telekommunikation und Post (RegTP) zu entsprechen. Der Einsatz vieler WLAN – Geräte ist auch in Krankenhäusern und Arztpraxen zulässig, europäische Norm für medizinische Geräte (EN60601/1/2.
HUBER+SUHNER, hat ebenfalls Schutzkomponentenserien entwickelt, um die Antenne gegen Überspannung zu schützen. Eine Metallplatte, Metallwinkel oder Kabelschuh sorgt für die nötige Erdung. Die neu entwickelten Weitband-Gaskapselableiter der Serie 3406 Slim Line setzen einen Sicherheitsstandard für die aktuellen funktechnischen Applikationen. Mit ihnen kann der Überspannungsschutz für die freigegebenen 5 GHz-Bänder ideal gewährleistet werden.

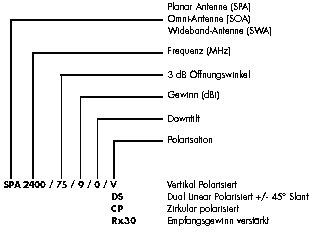

HUBER+SUHNER Antennenbezeichnung
z.B. SPA 2400/75/9/0/V
Da HUBER+SUHNER unter dieser Antennenbezeichnung verschiedene Verbindertypen anbietet, handelt es sich hierbei um die jeweilige Antenne separat mit Verbindertyp.
Polarisation:
HUBER+SUHNER Antennen sind in folgenden Polarisationsarten lieferbar:
- Linear vertikal (bei WLAN-Systemen hauptsächlich eingesetzte Technologie): Die Funkwellen verlaufen in vertikaler Richtung bezogen auf die Erdoberfläche.
- Circular rechts-/ linksdrehend (werden in Bereichen mit hoher Reflexionsgefahr eingesetzt, da Reflexionen durch diese Technik reduziert werden): Die Funkwellen rotieren während einer Wellenlänge um 360° rechts- oder linksdrehend.
- Kreuzpolarisiert (vorwiegend im Mobilfunkbereich eingesetzt): Pro Antennengehäuse existieren zwei Antennen-Ein-/Ausgänge, um z.B. Diversitysysteme mit einem Antennengehäuse zu versorgen.
Sende- und Empfangsantenne benötigen zur Kommunikation untereinander immer die gleiche Polarisation. Ansonsten muss mit Verlusten gerechnet werden.
Öffnungswinkel der Antenne:
Ein weiteres Merkmal einer Antenne ist ihr Öffnungswinkel. Er ist aus dem Strahlungsdiagramm ersichtlich und wird gebildet durch die Punkte, bei denen die Strahlungsleistung um die Hälfte abgefallen ist. Man spricht dabei von den 3 dB Punkten. Zieht man eine Gerade vom Zentrum des Strahlungsdiagramms durch den einen 3 dB Punkt, so ergibt sich auf der Winkelachse ein Schnittpunkt, z.B. 30°. Zieht man nun eine zweite Gerade vom Zentrum des Strahldiagramms durch den zweiten 3 dB Punkt, so ergibt sich auf der Winkelachse ein weiterer Schnittpunkt, z.B. -30°. Daraus ergibt sich ein Öffnungswinkel von 60°. Auf diese Art lässt sich der Öffnungswinkel für die horizontale bzw. vertikale Ebene bestimmen.
Gewinn:
Durch den Antennen-Gewinn wird in Wirklichkeit nicht Energie gewonnen. Während eine Antenne mit 0 dBi Gewinn die Energie in alle Richtungen ausstrahlt, konzentriert eine gerichtete Antenne die Energie auf bestimmte Winkelsegmente des Raumes, wobei die Antennen eine bevorzugte Strahlungsrichtung haben, die sog. Hauptstrahlrichtung. Man kann den isotropischen Kugelstrahler mit einem Luftballon vergleichen. Drückt man diesen von oben und unten, entsteht die typische Charakteristik der Rundstrahlantenne. Wird nun das linke Oval durch Reflektoren in die Hauptstrahlrichtung „geklappt“, entsteht die typische Charakteristik der Richtantenne. Wird der Gewinn im Bezug zum isotropen Kugelstrahler angegeben, so erhält er die Einheit dBi, im Bezug zum Halbwellendipol die Einheit dBd.
